Zaščita ogrevalnih sistemov

Daljša življenjska doba ogrevalnega sistema

Pravilna obdelava vode zmanjša obrabo, rjo in obloge, zato sistem deluje dlje brez dragih popravil.

Manj porabe energije pri ogrevanju

Čiste cevi in izmenjevalci toplote zagotavljajo boljši pretok in prenos toplote, kar se pozna na nižjih stroških ogrevanja.

Manj prekinitev in večja zanesljivost

Ko ni korozije in usedlin, sistem deluje stabilno, tiho in brez nenadnih izpadov – tudi v času najvišjih obremenitev.

Voda, ki kroži po ogrevalnih sistemih, ima velik vpliv na delovanje celotne opreme.
Če ni pravilno obdelana, lahko povzroči precej težav – od korozije do nabiranja oblog in celo razvoja mikroorganizmov.

Obstajajo številni standardi, ki določajo, kako naj bo sistem zasnovan, da se ohrani njena kakovost. A v praksi še vedno prihaja do težav – še posebej, če pride do nepravilne povezave med pitno in nepitno vodo (t.i. navzkrižne povezave). Takšne napake lahko resno ogrozijo varnost vode, povzročijo okužbe in vodijo do pravnih zahtevkov.

Da bi se temu izognili, uporabljamo kakovostne polnilne sisteme MESEC, ki učinkovito preprečujejo povratni tok, povratni pritisk ali sifoniranje vode nazaj v vodovodno omrežje. Če sistem povežemo še z mehčalcem in natančnim doziranjem zaščitnih sredstev, poskrbimo tudi za zaščito ogrevalnega ali hladilnega sistema. Rezultat? Dolgotrajno, zanesljivo in energetsko učinkovito delovanje celotnega sistema – brez skrbi za onesnaženje ali poškodbe.

Cevni ločevalnik

V vsakem vodovodnem sistemu obstaja možnost, da pride pitna voda v stik z onesnaženim virom – temu rečemo navzkrižna povezava. Te povezave lahko povzročijo povratni tok, zaradi katerega onesnažena voda pod določenimi pogoji zaide nazaj v čisto vodovodno omrežje.

To je še posebej nevarno, če je vaš ogrevalni ali hladilni sistem neposredno priključen na javni vodovod. V takem primeru obstaja možnost, da se umazana voda iz sistema – ki lahko vsebuje rjo, bakterije, kemikalije ali druge nečistoče – vrne nazaj v javno omrežje. Da do tega ne pride, se na vhod v sistem namesti cevni ločevalnik. Ta naprava varuje javno oskrbo s pitno vodo tako, da preprečuje povratni tok onesnažene vode.

Povratni tok

Povratni tok nastane, ko tlak v javnem vodovodu nenadoma pade – na primer ob poškodbi cevi, zaprtju vodovoda, zamrznitvi cevi ali ob večji porabi (kot je npr. odprtje hidranta). Zaradi razlike v tlakih začne voda teči v napačno smer – iz vašega sistema nazaj proti vodovodnemu omrežju. Če je ta voda onesnažena, lahko ogrozi celoten sistem in zdravje uporabnikov.

Standard EN 1717

Evropski standard EN 1717 določa, kako zaščititi pitno vodo pred onesnaženjem zaradi povratnega toka. Velja za vse vodovodne napeljave in naprave, ki so priključene na javno oskrbo z vodo, tudi v gospodinjstvih.

Standard razvršča tekočine po nevarnosti za zdravje v 5 kategorij.

Višja kot je številka kategorije, močnejša zaščita je potrebna. Cevni ločevalnik se običajno uporablja za preprečevanje kontaminacije v primeru kategorije 4 ali 5, kar vključuje ogrevalne sisteme, kemično obdelano vodo in podobne primere.

Kategorija 1
Pitna vodovodna voda. V skladu s standardom voda te kategorije ne potrebuje zaščite pred povratnim tokom.

Kategorija 2
Tekočine, ki ne predstavljajo navarnosti za ljudi, vendar imajo spremenjeno barvo, vonj, okus ali temperaturo. Takšna je na primer voda odvzeta it vodovoda, in ima lahko spremenjen okus, vonj, barvo ali temperaturo. Takšna je naprimer voda iz avtomata za pijačo ali prodajnega avtomata. Za tekočine kategorije 2 je treba vgraditi naprave tipa EA ali EC: preverljiv enojni ali dvojni povratni ventil.

Kategorija 3
Predstavlja tekočine, ki predstavljajo določeno nevarnost za zdravje ljudi zaradi prisotnosti ene ali več škodljivih snovi. Takšne tekočine vključujejo vodo, ki se uporablja za kopanje ali v ogrevalnem sistemu. V teh primerih je treba namestiti neposredno krmiljen mehanski odklopnik (tip GA) ali preprečevalnik povratnega toka (tip CA).

Kategorija 4
V to kategorijo spadajo** tekočine, ki predstavljajo nevarnost za zdravje ljudi zaradi prisotnosti ene ali več strupenih ali zelo strupenih snovi ali ene ali več radioaktivnih, mutagenih ali rakotvornih snovi. To je lahko voda iz industrijskih ali medicinskih procesov ali drugih dejavnosti, kot je npr. čiščenje. Pri tem je treba uporabiti mehanski odklopnik z nadzorom pretoka (tip GP) ali preprečevalnik povratnega toka (tip **BA**).

Kategorija 5
Tekočina, ki zaradi vsebnosti mikrobioloških elementov ali virusov predstavlja resno tveganje za zdravje ljudi.

Ločevalniki tipa BA se uporabljajo za varovanje pred onesnaženjem vode do kategorije 4.

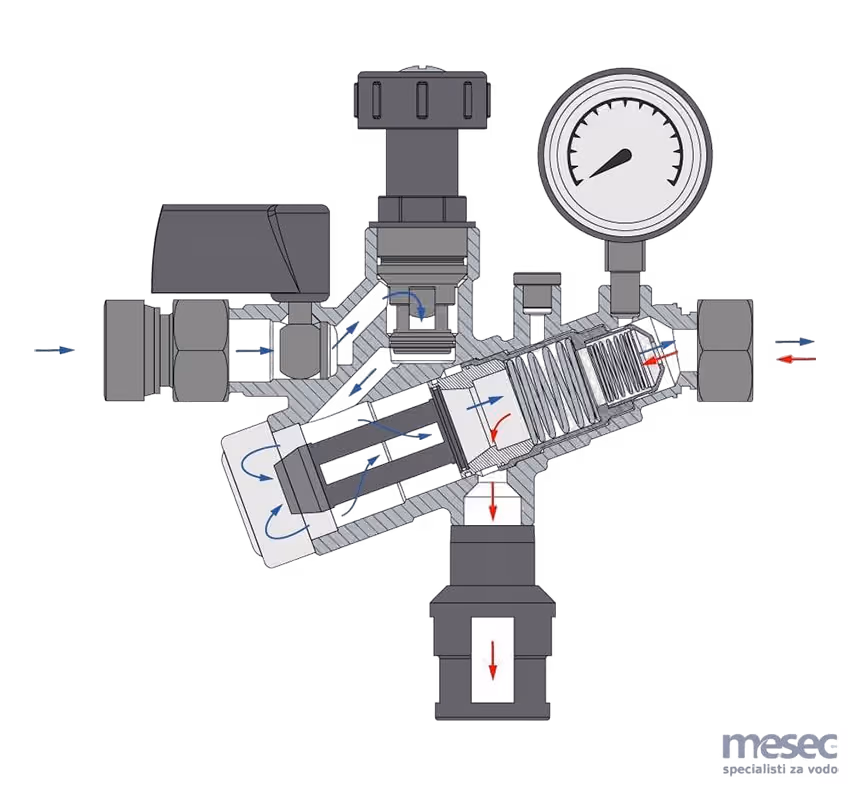

V primeru povratnega toka (rdeče puščice), se aktivira mehanizem v cevnem ločavalniku in preusmeri tok v odtok.

Sredstva za čiščenje in inhibitorji korozije

Voda je pogosto uporabljeno ogrevalno ali hladilno sredstvo v industriji. V vsaki hladilni opremi morajo kondenzator, toplotni izmenjevalec in tesnjenje hladilnega stolpa delovati optimalno, da se doseže največja učinkovitost. To je mogoče doseči le z zadostno obdelavo vode, da se prepreči korozija in prepreči nastanek organskega in anorganskega kamna/nalogov. Dobro vzdrževanje in tretma sta potrebna tudi za nadzor rasti bakterij (npr. Legionella). AQUATREAT ima široko paleto visokotehnoloških izdelkov, ki predlagajo optimalno obdelavo za vsak sistem.

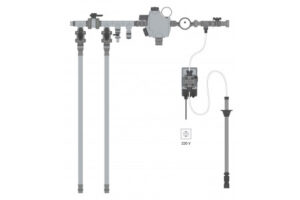

Za natančno doziranje različnih kemijskih sredstev uporabljamo elektromagnetne dozirne črpalke. Slednje s pomočjo kontaktnega vodomera in specifične kalibracije omogočajo natančno časovno ali impulzno proporcionalno doziranje. Sklop za dodajanje korekcijske tekočine vsebuje sesalno garnituro, elektromagnetno črpalko ter priklop s krogličnim ventilom.

Rešitev

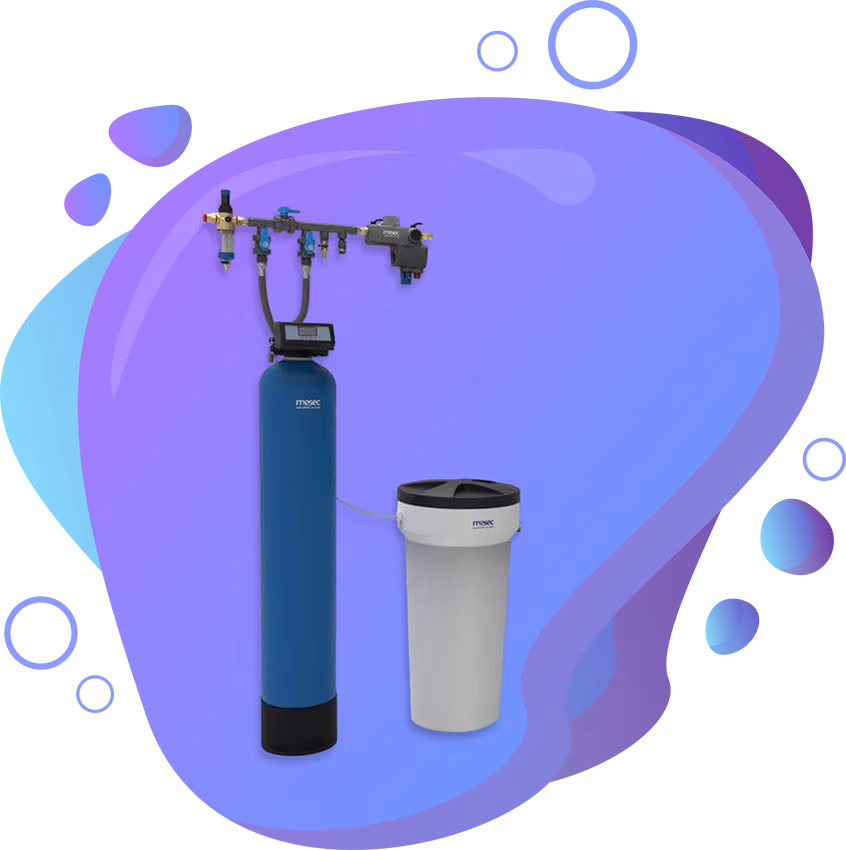

Polnilne postaja MESEC PP avtomatsko napolnijo in varujejo ogravalne/hladilne sisteme. V njih je integriran cevni ločevalnik, reducirni ventil in manometer. Postaje uspešno ščitijo pitno vodo pred povratnim tokom, povratnim pritiskom ali povratnim sifoniranjem vode. Poleg tega je na njih nameščen BY-PASS priklop za mehčalno napravo, vzorčna pipa ter priklop za sondo za merjenje prevodnosti. Polnilne postaje serije 4000 je moč nadgraditi s sistemom za dodajanje korekcijskih tekočin PP-66-M, medtem ko imajo naprave tipa PP-8000 slednjega že vgrajenega. Izbirate lahko med polnilnimi postajami brez ali z ionskimi mehčalnimi napravami. Vsi sistemi z mehčalnimi napravami imajo vgrajen še dodatni mehanski filter z regulatorjem tlaka, ki varuje sistem pred večjimi mehanskimi delci ter tlačnimi udari.

Polnilne postaje MESEC PP zagotavljajo celovito zaščito hladilnih/ogrevalnih sistemo:;
– zaščita pred povratnim tokom
– zaščita sistema z dodajanjem korekcijskih tekočin
– zaščita pred mehanskimi delci
– zaščita pred vodnim kamnom (mehčanje vode)

	PP-4000	PP-8000	PP-4020	PP-4020+66M	PP-8020	PP-4050	PP-4050-66M	PP-8050
Cevni ločevalnik
Manometer
Vodometer
BY-PASS (mehčalna)
Vzorčna pipa
Priklop za sondo
Sklop za dodajanje korekcij. tek.
Ionska mehčalna naprava AQUABOX 20
Ionska mehčalna naprava M50
