Loputasti ventili

VKD DN 10÷50

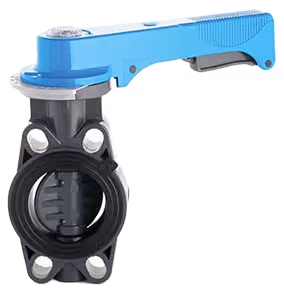

LOPUTASTI VENTIL

FE DUAL BLOCK® je 2-smerni centrični loputasti ventil iz PVC-U, zasnovan za zapiranje ali regulacijo pretoka v cevnih sistemih, predvsem v sistemih za vodo in druge nevtralne tekočine. Ventil je robusten, zanesljiv in enostaven za montažo, zato je primeren za industrijske, komunalne in vodovodne aplikacije.
Ključne lastnosti
Centrični loputasti ventil iz PVC-U z vratom, ki poteka skozi ventil, za natančno in zanesljivo krmiljenje pretoka.
Vijak iz cinkane jeklene kvadratne sekcije (C45) popolnoma izoliran od fluidov.
Ergonomski večfunkcijski ročaj iz HIPVC z možnostjo hitrega upravljanja in 12-stopenjskim prilagajanjem (vsakih 7,5°).
Prilagodljiv sistem označevanja (Labelling System) za identifikacijo ventila v sistemu.
Možnost direktne montaže aktuatorjev (zobnik / pnevmatski ali električni) z vrtanjem po standardu ISO 5211 (F05, F07, F10).
Montaža kot wafer-ventil ali z dodatki kot lug-ventil, spodnji odcedni ventil ali ventil za praznjenje rezervoarjev.
Zamenljiva obloga, ki hkrati tvori hidravlično tesnilo in ločuje telo od medija.
Splošne tehnične specifikacije
Konstrukcija: Centrični loputasti ventil
Nazivni premeri: DN 40–200
Nazivni tlak:
– DN 40–50: PN 16 z vodo pri 20 °C
– DN 65–200: PN 10 z vodo pri 20 °C
Temperaturno območje: 0 °C do 60 °C
Standardi spojk: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150
Material ventila: Telo in disk PVC-U
Vrat: cinkano jeklo C45 (opcijsko AISI 316)
Tesnila: EPDM ali FKM; na zahtevo NBR
Krmiljenje: ročni ročaj, možnost vgradnje pnevmatskih ali električnih aktuatorjev

FK DN 40÷300

LOPUTASTI VENTIL

FK DUAL BLOCK® je 2-smerni centrični loputasti ventil iz termoplastičnih materialov, zasnovan za zapiranje ali regulacijo pretoka v cevnih instalacijah. Ventil nudi visoko zanesljivost, kemijsko odpornost in enostavno montažo, zaradi česar je primeren za širok spekter industrijskih, komunalnih in tehnoloških aplikacij.
Ključne lastnosti
Centrični metuljasti disk z vratom skozi ventil za natančno krmiljenje pretoka
Interchangeable disk omogoča enako konstrukcijo med različnimi materiali
True Union konstrukcija s standardiziranimi dimenzijami po ISO 5752 in možnosti montaže kot wafer ali lug izvedba
Možnost vgradnje ročnega ročaja, reduktorja, pnevmatskega ali električnega aktuatorja za avtomatizacijo
Nosilec in spoji omogočajo enostavno montažo in integracijo v obstoječe sisteme
Customisable Labelling System za jasne označbe ventila na sistemu.
Splošne tehnične specifikacije
Nazivni premeri: DN 40–400 (odvisno od materiala se lahko gibljejo tudi do DN 300 za PVC-C)
Nazivni tlak (wafer):
– DN 40–50: PN 16 s tekočinami pri 20 °C
– DN 65–250: PN 10 pri 20 °C
– DN 300: PN 8 pri 20 °C
– DN 350: PN 7 pri 20 °C
– DN 400: PN 6 pri 20 °C
Temperaturno območje: 0 °C do 60 °C (za vse materiale, specifične aplikacije preveriti po materialu)
Krmiljenje: ročno, z možnostjo reduktorja, pnevmatskega ali električnega aktuatorja
Standardi spojk: EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 cl.150
Materialne izvedbe
PVC-U
Telo in disk: PVC-U z dobro kemijsko odpornostjo in nizko permeabilnostjo, primeren za distribucijo vode in nevtralnih medijev.
Nazivni tlak: do PN 16 pri manjših premerih
Visoka odpornost proti koroziji in osnovnim kemikalijam.
PP-H
Telo in disk: PP-H s kombinacijo odlične kemijske odpornosti in stabilnosti v agresivnih okoljih.
Nazivni tlak: navadno PN 10 pri večjih premerih
Primeren za kemične aplikacije in postopke z abrazivnimi mediji.
PVC-C
Telo in disk: PVC-C za boljšo temperaturno odpornost in stabilnost pri daljšem delovanju.
Nazivni tlak: do PN 16 pri DN 40–50, nižji pri večjih dimenzijah
Primeren za aplikacije z višjimi delovnimi temperaturami ali živili.
PVDF
Primeren za kemične aplikacije in postopke z abrazivnimi mediji.
Nazivni tlak: od PN 16 do PN 6 pri največjih dimenzijah
Idealna izbira za agresivne kemikalije, procesne vode in zahtevne industrijske procese.

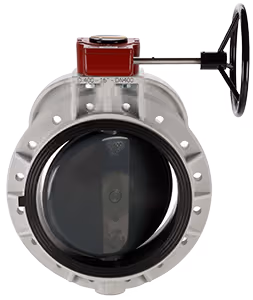

FK DN 350÷400

LOPUTASTI VENTIL

FK DUAL BLOCK® ventili velikih dimenzij so centrirni loputasti ventili namenjeni zapiranju in regulaciji pretoka v industrijskih in komunalnih cevnih sistemih. Ti ventili združujejo robustno konstrukcijo z visoko odpornostjo in možnostjo avtomatiziranega upravljanja, kar jih uvršča med zanesljive rešitve za velike pretoke in nizke padce tlaka.
Ključne lastnosti
Robustna centrirna loputa z diskom materiala PVC-U in možnostjo kasnejše opreme z različnimi pogoni.
Izolirano vratilo iz nerjavečega jekla AISI 316, ki preprečuje korozijo in zagotavlja dolgo življenjsko dobo.
Standardni ISO vzorci vrtanja za prirobnice (EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1), kar omogoča enostavno povezavo s sistemi.
Možnost opreme z ročno redukcijsko zobniško gredjo, pnevmatskimi ali električnimi aktuatorji preko standardnega ISO 5211 priklopa.
Disk tesnjenja z elastomerom (EPDM ali FKM) za dobro tesnjenje in kompatibilnost z vodo.
Velika površina diska in visoki koeficient pretoka (Kv100) omogočata učinkovit pretok s čim manjšo izgubo tlaka.
Splošne tehnične specifikacije
Nazivni premeri: DN 350–400 (centrirni loputasti ventili velikih dimenzij).
Nazivni tlak:
– DN 350: PN 7 z vodo pri 20 °C
– DN 400: PN 6 z vodo pri 20 °C
Material telesa: PP-GR ali PVC-U, odvisno od izvedbe (telo iz termoplastičnega kompozita za večjo trdnost).
Temperaturno območje: 0 °C do 60 °C
Material diska: PVC-U za gladko krivuljo pretoka.
Steblo: nerjaveče jeklo AISI 316, popolnoma izolirano od pretoka.
Tesnilo: EPDM ali FPM (FPM = Viton), certificirano za kontakt s pitno vodo.
Priklop aktuatorja: ISO 5211 (F12/F14), primerno za zobniške reduktorje, pnevmatske in električne aktuatorje.
Materialne izvedbe
FKOV/FM – brez reduktorja (ročni pogon)
Ventil z osnovnim ročajem in nagnjenim diskom iz PVC-U za preprosto ročno upravljanje v velikih sistemih. Primeren za osnovne aplikacije, kjer ni avtomatizacije.
FKOV/AV/FM – brez reduktorja z dodatno opremo
Ročna izvedba podobna FKOV/FM, z dodatnimi elementi za označevanje ali pozicioniranje. (Posebne konfiguracije za specifične aplikacije).
FKOM/FM – osnovna izvedba z manjšim momentom
Ventil z manjšim menjalnim momentom, primeren za aplikacije z nižjimi zahtevami po navoru pri upravljanju.
FKOV/AM/RM & FKOM/AM/FM – avtomatizirane priprave
Izvedbe priprav za električne ali pnevmatske aktuatorje, ki omogočajo enostavno krmiljenje ventila preko avtomatiziranega sistema.
FKOV/RM – z reduktorjem (ročni pogon)
Ventil opremljen z zobniško redukcijsko gredjo za lažje ročno upravljanje pri visokih momentih. Omogoča natančnejše odpiranje in zapiranje ventila v velikih premerih.
FKOV/AV/RM – z reduktorjem in opremo
Združuje ročni reduktor z možnostjo pozicioniranja in dodatne opreme za lažje upravljanje in identifikacijo položaja.
FKOM/RM – z reduktorjem za nizki moment
Tehnološko kombinira reduktor z nizko navornimi komponentami za lažje upravljanje velikih loput.
