Kroglični ventili

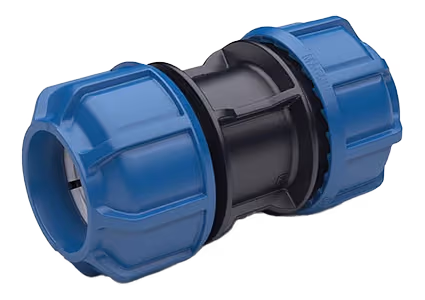

MAGNUM 3G D 16-63
MEHANSKI KOMPRESIJSKI FITINGI ZA SPAJANJE PE CEVI
MAGNUM 3G je sistem mehanskih kompresijskih fitingov, zasnovan za zanesljivo in hitro spajanje polietilenskih cevi (PE) premera od d 16 mm do d 63 mm. Ti elementi imajo vse sestavne dele že mehansko pritrjene znotraj telesa ali matice, kar preprečuje izgubo komponent med montažo in omogoča preprosto vstavljanje in tesno povezavo brez kompleksne priprave cevi.
Ključne lastnosti
Serija fitingov MAGNUM 3G d 16–63 mm

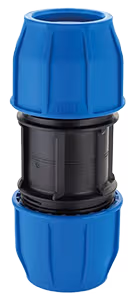

MAGNUM 3G D 75-110
MEHANSKI KOMPRESIJSKI FITINGI ZA SPAJANJE PE CEVI VELIKIH PREMEROV
MAGNUM 3G je sistem mehanskih kompresijskih fitingov za polietilenske cevi (PE) premerov d 75 mm do d 110 mm. Ti fitingi omogočajo hiter, robusten in vodotesen spoj cevi brez potrebe po varjenju ali uporabi posebnih orodij. Serija je zasnovana z vnaprej nameščenimi notranjimi elementi, kar preprečuje izgubo komponent in poenostavi montažo.
Mehanski kompresijski sistem deluje tako, da se cev enostavno vstavi v fiting, nato pa se s kontroliranim zategovanjem matice ustvari tesen mehanski spoj med cevjo in elementi fitinga, ki zagotavlja zanesljivo in dolgotrajno tesnost v tlak sistemih.
Mehanski kompresijski sistem deluje tako, da se cev enostavno vstavi v fiting, nato pa se s kontroliranim zategovanjem matice ustvari tesen mehanski spoj med cevjo in elementi fitinga, ki zagotavlja zanesljivo in dolgotrajno tesnost v tlak sistemih.

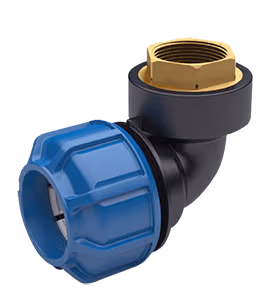

MAGNUM 3G BRASS SERIES D 16-63
MEHANSKI KOMPRESIJSKI PREHODNI FITING S KOVINSKIM/PLASTIČNIM TELESOM
MAGNUM 3G Brass je linija mehanskih kompresijskih fitingov s medeninastimi vložki, namenjena povezovanju polietilenskih cevi (PE) premera d 16 mm do d 63 mm. Sistem uporablja preizkušeno Slide & Tighten™ tehnologijo in je razvit za hitro, zanesljivo in vodotesno spajanje brez specialnih orodij ali priprave cevi.
Ta izvedba vsebuje medeninaste (brass) elemente v ključnih delih, kjer je to potrebno za močnejše in bolj robustno navojno povezavo ali prehod na druge materiale, hkrati pa ohranja enostavnost montaže in visoko tesnost pritrdilnega spoja.
Ta izvedba vsebuje medeninaste (brass) elemente v ključnih delih, kjer je to potrebno za močnejše in bolj robustno navojno povezavo ali prehod na druge materiale, hkrati pa ohranja enostavnost montaže in visoko tesnost pritrdilnega spoja.
Ključne lastnosti
Serija elementov MAGNUM 3G Brass d 16–63 mm
UIFV – 505
OBJEMNA SEDLA
Clamp saddles so odcepna sedla, ki omogočajo preprosto in tesno priključitev odcepa na obstoječo cev brez rezanja ali varjenja glavne cevi. Sedlo se pritrdi s pomočjo objemke in tesnila okoli cevi, nato pa se skozi njega izvede iztok ali priklop nove linije. Tak način je hiter, ekonomičen in lahek za montažo, še posebej pri vzdrževanju, nadgradnji ali dodajanju vej v sistemih.
Odcepna sedla iz PVC-U (UIFV)
Tipične uporabe clamp saddel
Odcepna sedla iz PVC-U in PP
Odcepna sedla iz PVC-U in PP so namenjena hitri in zanesljivi izdelavi odcepa na obstoječi cevi, brez potrebe po rezanju ali razstavljanju glavne cevne linije. Sedlo se s pomočjo vijakov in tesnila pritrdi okoli cevi, nato pa se skozi navojni izhod izvede priklop nove veje, ventila ali druge komponente. Tak način montaže je posebej praktičen pri nadgradnjah, servisih ali razširitvah obstoječih sistemov.
Sedla iz PVC-U so primerna za cevi premerov d 32 mm do d 225 mm in omogočajo navojne izhode od ½” do 3”. Zasnovana so za delovni tlak do PN 16 pri 20 °C ter imajo zgornji in spodnji del iz PVC-U z NBR tesnilom za zanesljivo tesnjenje. Na izhodnih navojih je vgrajen ojačitveni obroč iz nerjavečega jekla, pritrditev na cev pa se izvede s štirimi vijaki iz pocinkanega ali po potrebi nerjavečega jekla.
Sedla iz PP (polipropilen) pokrivajo še širši razpon premerov cevi, od d 20 mm do d 315 mm, in omogočajo različne navojne izhode od ½” do 4”. Glede na velikost cevi so namenjena različnim delovnim tlakom: do 10 bar pri manjših premerih, 6 bar pri srednjih ter 4 bar pri največjih dimenzijah. Tudi ta izvedba uporablja NBR tesnilo in ima ojačitveni obroč iz nerjavečega jekla, pritrditev na cev pa poteka z 2, 4 ali 6 vijaki, odvisno od velikosti sedla.
Obe izvedbi omogočata hitro, varno in zanesljivo izdelavo odcepa brez poseganja v glavno cev, kar bistveno skrajša čas montaže in zmanjša stroške posegov v obstoječe cevne sisteme.
Odcepna sedla iz PVC-U in PP so namenjena hitri in zanesljivi izdelavi odcepa na obstoječi cevi, brez potrebe po rezanju ali razstavljanju glavne cevne linije. Sedlo se s pomočjo vijakov in tesnila pritrdi okoli cevi, nato pa se skozi navojni izhod izvede priklop nove veje, ventila ali druge komponente. Tak način montaže je posebej praktičen pri nadgradnjah, servisih ali razširitvah obstoječih sistemov.
Sedla iz PVC-U so primerna za cevi premerov d 32 mm do d 225 mm in omogočajo navojne izhode od ½” do 3”. Zasnovana so za delovni tlak do PN 16 pri 20 °C ter imajo zgornji in spodnji del iz PVC-U z NBR tesnilom za zanesljivo tesnjenje. Na izhodnih navojih je vgrajen ojačitveni obroč iz nerjavečega jekla, pritrditev na cev pa se izvede s štirimi vijaki iz pocinkanega ali po potrebi nerjavečega jekla.
Sedla iz PP (polipropilen) pokrivajo še širši razpon premerov cevi, od d 20 mm do d 315 mm, in omogočajo različne navojne izhode od ½” do 4”. Glede na velikost cevi so namenjena različnim delovnim tlakom: do 10 bar pri manjših premerih, 6 bar pri srednjih ter 4 bar pri največjih dimenzijah. Tudi ta izvedba uporablja NBR tesnilo in ima ojačitveni obroč iz nerjavečega jekla, pritrditev na cev pa poteka z 2, 4 ali 6 vijaki, odvisno od velikosti sedla.
Obe izvedbi omogočata hitro, varno in zanesljivo izdelavo odcepa brez poseganja v glavno cev, kar bistveno skrajša čas montaže in zmanjša stroške posegov v obstoječe cevne sisteme.
