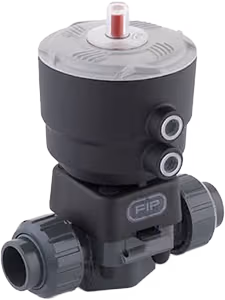

Avtomatski membranski ventili

DK/CP DN 15÷65

2-SMERNI MEMBRANSKI VENTIL S PNEVMATSKIM POGONOM

DK-CP DUAL BLOCK® je True Union čepni (stop) ventil z integriranim nosilcem (Carrier Plus / Carrier Enhanced), zasnovan za zanesljivo odpiranje in zapiranje pretoka v cevnih sistemih. Ventil združuje klasično robustno konstrukcijo DK serije z integrirano nosilno strukturo, ki poenostavi montažo, sidranje in omogoča lažjo integracijo v avtomatizirane ali centralizirane sisteme.

Serija DK-CP je primerna za različne industrijske, komunalne in procesne aplikacije, kjer je pomembna stabilna montaža, zanesljivost in dolgotrajna odpornost.

Ključne lastnosti

True Union konstrukcija z integriranim nosilcem za stabilno sidranje ventila v sistem

Čepna zasnova stop ventila za zanesljivo in varno zapiranje pretoka

Enostavna radialna razstavitev omogoča hitro menjavo tesnil in notranjih elementov brez orodja

Standardni priključki za lepljene, navojne ali prirobnične spoje (odvisno od izvedbe)

Vgrajene odprtine za direktno montažo aktuatorjev

Možnost nadgradnje z LSQT limit mikrostikali za signalizacijo položaja

Integriran nosilec omogoča hitro, stabilno in varno montažo

Robustna in kompaktna industrijska izvedba

Splošne tehnične specifikacije

Nazivni premeri: DN 15–65

Konstrukcija: True Union čepni / stop ventil z integriranim nosilcem

Nazivni tlak: PN 16 pri vodi in 20 °C (odvisno od materiala)

Krmiljenje: ročno, električno ali pnevmatsko

Priklop aktuatorjev: ISO 5211

Standardi kakovosti: EN ISO 16135, ISO 9393

Materialne izvedbe

PVC-U

Temperaturno območje: 0 °C do 60 °C

Tesnila: EPDM ali FKM

Za standardne industrijske in vodne aplikacije

PP-H

Temperaturno območje: 0 °C do 100 °C

Tesnila: EPDM ali FKM

Odlična kemijska odpornost za procesno industrijo

PVC-C

Temperaturno območje: 0 °C do 100 °C

Tesnila: EPDM ali FKM

Za aplikacije z višjimi temperaturnimi zahtevami in pitno vodo

PVDF

Temperaturno območje: –40 °C do 140 °C

Tesnila: FKM (EPDM po potrebi)

Za agresivne kemikalije in najzahtevnejše aplikacije

DKB/CP DN 15÷65

S PNEVMATSKIM POGONOM PN 10

DKB-CP DUAL BLOCK® je True Union čepni (stop) ventil z integriranim nosilcem (Carrier Plus / Carrier Enhanced) in blokirno funkcijo, zasnovan za centralno zapiranje, izolacijo ali blokado posameznih odsekov v sistemu. Ventil je primeren tako za industrijske kot procesne in komunalne aplikacije, kjer je potrebna stabilna montaža, zanesljivo tesnjenje in možnost avtomatizacije.

Blokirna izvedba omogoča enostavno izolacijo komponent, cevi ali sekcij, hkrati pa integriran nosilec pripomore k stabilnemu pritrjevanju in enostavnemu vzdrževanju.

Ključne lastnosti

True Union konstrukcija z integriranim nosilcem za stabilno sidranje ventila v sistem

Blokirna (blok) funkcija omogoča popolno zapiranje in izolacijo odsekov sistema

Enostavna radialna razstavitev omogoča hitro menjavo tesnil in notranjih delov brez orodja

Standardni priključki za lepljene, navojne ali prirobnične spoje (odvisno od izvedbe)

Vgrajene odprtine za direktno montažo aktuatorjev ali dodatne opreme

Možnost dodajanja limit mikrostikal (LSQT) za signalizacijo položaja ventila

Kompaktna in robustna industrijska izvedba

Idealno za sisteme, kjer je potrebna varna izolacija delov sistema

Splošne tehnične specifikacije

Nazivni premeri: DN 15–65

Konstrukcija: True Union čepni / blok ventil z integriranim nosilcem

Nazivni tlak: PN 16 pri vodi in 20 °C (odvisno od materiala)

Krmiljenje: ročno, električno ali pnevmatsko

Priklop aktuatorjev: ISO 5211

Standardi kakovosti: EN ISO 16135, ISO 9393

Materialne izvedbe

PVC-U

Temperaturno območje: 0 °C do 60 °C

Tesnila: EPDM ali FKM

Primeren za standardne industrijske, komunalne in vodne sisteme

PP-H

Temperaturno območje: 0 °C do 100 °C

Tesnila: EPDM ali FKM

Visoka odpornost proti kemikalijam in stabilnost pri agresivnih medijih

PVC-C

Temperaturno območje: 0 °C do 100 °C

Tesnila: EPDM ali FKM

Primeren za aplikacije z višjimi temperaturnimi zahtevami

PVDF

Temperaturno območje: –40 °C do 140 °C

Tesnila: EPDM ali FKM

Izjemna kemijska odpornost za najzahtevnejše procese

VM/CP DN 80÷100

PNEVMATSKO AKTIVIRANI MEMBRANSKI VENTIL

VM-CP DUAL BLOCK® je membranski ventil tipa True Union z integriranim nosilcem (Carrier Plus / Carrier Enhanced), zasnovan za zanesljivo zapiranje in regulacijo pretoka v cevnih sistemih srednjih dimenzij. Zaradi svoje membranske zasnove popolnoma loči medij od mehanskih delov, kar omogoča zanesljivo tesnjenje, dolgo življenjsko dobo in minimalno vzdrževanje, tudi v sistemih z agresivnimi ali občutljivimi tekočinami.

Integriran nosilec poenostavi sidranje ventila v sistem in omogoča lažjo montažo dodatnih komponent ali aktuatorjev.

Ključne lastnosti

Membranska zasnova, ki popolnoma loči medij od mehanskih delov ventila

True Union konstrukcija z integriranim nosilcem za stabilno in varno sidranje

Zanesljivo tesnjenje tudi pri agresivnih, onesnaženih ali viskoznih medijih

Enostavna radialna razstavitev omogoča hitro menjavo membrane in tesnil brez orodja

Minimalni mrtvi prostori in gladke notranje površine

Standardni priključki za lepljene, navojne ali prirobnične spoje

Pripravljeno za montažo električnih ali pnevmatskih aktuatorjev preko ISO 5211 priklopa

Robusten in kompaktni dizajn za dolgotrajno delovanje

Splošne tehnične specifikacije

Nazivni premeri: DN 80–100

Konstrukcija: membranski ventil z integriranim nosilcem

Nazivni tlak: PN 10 (odvisno od materiala in temperature)

Krmiljenje: ročno ali avtomatizirano

Priklop aktuatorjev: ISO 5211

Standardi: EN ISO 16135, ISO 9393

Materialne izvedbe

PVC-U

Temperaturno območje: 0 °C do 60 °C

Membrana: EPDM ali FKM

Izboljšana odpornost na višje temperature in stabilnost v težjih pogojih

PP-H

Temperaturno območje: 0 °C do 100 °C

Membrana: EPDM ali FKM

Odlična kemijska odpornost za agresivne medije

PVC-C

Temperaturno območje: 0 °C do 100 °C

Membrana: EPDM ali FKM

Odlična kemijska odpornost za agresivne medije

PVC-C

Temperaturno območje: 0 °C do 100 °C

Membrana: FKM (EPDM po potrebi)

Najbolj robustna izvedba za agresivne kemikalije in visoke temperature

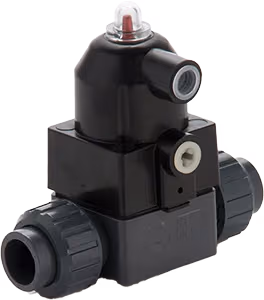

CM/CP DN 12÷15

Kompaktni membranski ventil z integriranim nosilcem

CM-CP DUAL BLOCK® je kompaktni membranski ventil tipa True Union z integriranim nosilcem (Carrier Plus / Carrier Enhanced), zasnovan za natančno zapiranje in regulacijo pretoka v manjših cevnih sistemih in napravah. Zaradi membranske zasnove, ki popolnoma loči medij od mehanskih delov, ventil omogoča zanesljivo tesnjenje, dolgo življenjsko dobo in minimalno vzdrževanje, tudi pri agresivnih ali občutljivih tekočinah.

Integriran nosilec poenostavi montažo in stabilno vgradnjo ventila, hkrati pa omogoča enostavno integracijo dodatnih komponent ali upravljalnih elementov.

Ključne lastnosti

Membranska zasnova, ki popolnoma loči medij od mehanskih delov ventila

True Union konstrukcija z integriranim nosilcem za stabilno sidranje in enostavno montažo

Kompaktna izvedba, primerna za omejene instalacijske prostore

Zamenljiva membrana in tesnila omogočata hitro in preprosto vzdrževanje

Minimalni mrtvi prostori in gladke notranje površine za boljši pretok

Standardni priključki za lepljene ali navojne spoje

Možnost dodatne opreme z aktuatorji ali pozicionirnimi moduli

Robustna in zanesljiva zasnova za dolgotrajno delovanje

Tehnične specifikacije

Nazivni premeri: DN 12–15

Konstrukcija: membranski ventil z integriranim nosilcem

Nazivni tlak: PN 10 (odvisno od materiala in temperature)

Krmiljenje: ročno ali avtomatizirano

Priklop aktuatorjev: ISO 5211

Standardi: EN ISO 16135, ISO 9393

Materialne izvedbe

PVC-U

Temperaturno območje: 0 °C do 60 °C

Membrana: EPDM ali FKM

Za standardne vodne in industrijske aplikacije

PP-H

Temperaturno območje: 0 °C do 100 °C

Membrana: EPDM ali FKM

Odlična kemijska odpornost za agresivne medije

PVC-C

Temperaturno območje: 0 °C do 100 °C

Membrana: EPDM ali FKM

Za aplikacije z višjimi temperaturnimi zahtevami in pitno vodo

PVDF

Temperaturno območje: 0 °C do 100 °C

Membrana: FKM (EPDM po potrebi)

Najbolj robustna izvedba za agresivne kemikalije in visoke temperature
